Qu’est ce que ce un Microcontrôleur?

Un microcontrôleur est un circuit integré qui rassemble les éléments essentiels d’un ordinateur : processeur, mémoires, unités périphériques et interfaces d’entrées-sorties. Les microcontrôleurs se caractérisent par une plus faible consommation électrique, une vitesse de fonctionnement plus faible et un coût réduit. Les microcontrôleurs permettent aussi de diminuer la taille, la consommation électrique et le coût des produits.

Un circuit integré avec des microcontrôleurs Source : http://fr.wikipedia.org

À quoi sert un microcontrôleur?

Le microcontrôleur apparait donc comme un système extrêmement complet et performant, capable d’accomplir une ou plusieurs tâches, pour lesquelles il a été programmé.

Ces tâches peuvent être très diverses, qu’on trouve aujourd’hui presque partout: dans les appareils électro-ménagers (réfrigérateurs, fours à micro-ondes), les téléviseurs, les téléphones sans fil, les périphériques informatiques (imprimantes, clé USB), les voitures (climatisation, alarme).

ROM (Read Only Memory): c’est la mémoire morte.

RAM (Random Access Memory): c’est la mémoire dite vive.

EEPROM (Electrically Erasable Programmable Read Only Memory): cette mémoire peut être effacée et reprogrammée.

A/D converter: convertissseur analogique/numérique.

CPU (Central Processing Unit): c’est le cerveau du système.

I/O ports (Input/output ports): permettent de “communiquer” avec le système (à partir d’un intermédiaire le clavier).

Nous avons vue en classe le fonctionnement d’un rétro-éclairage à LED. Nous rappellerons dans cet article ce qu’est une LED et comment peuvent être assemblées les LEDs pour le rétro-éclairage.

Une LED, du terme anglais : Light-Emitting Diode, et une diode électroluminescente qui émet de la lumière lorsqu’elle est traversée par un courant électrique. La diode électroluminescente ne laisse passer le courant électrique que dans un sens, appelés le sens passant, l’inverse étant le sens bloquant. Elle produit une lumière monochromatique, c’est-à-dire qui émet un flux lumineux unique. C’est la longueur d’onde traversant la LED qui détermine sa couleur. Plus elle est élevé, plus la lumière émise virera vers le bleu, et inversement, moins elle est élevé, plus la lumière virera vers le rouge.

Le rétroéclairage est une technique d’éclairage par l’arrière permettant aux écrans, notamment ceux à cristaux liquide grâce à une source de lumière diffuse intégrée, d’améliorer le contraste de l’affichage et d’assurer ainsi une bonne lisibilité, même dans un lieu obscur ou mal éclairé. (http://fr.wikipedia.org/wiki/R%C3%A9tro%C3%A9clairage)

Voici le symbole électrique de la LED :

Dans un rétro-éclairage, les LEDs peuvent être assemblé de deux façons, en série ou bien en dérivation.

Montage en série :

En série, le courant reste identique mais la tension est multipliée par le nombre de LED.

Montage en dérivation :En dérivation, le courant double, l’intensité reste la même.

Il est donc préférable d’élaborer un montage en série dans un rétro-éclairage, en effet le courant ne changeant pas en série, il est donc moins dangereux pour les utilisateurs. Un courant de plus de 1 ampère très dangereux, entraine une électrocution pouvant en entrainer la mort. Lorsqu’un courant traverse un récepteur, il y a toujours des pertes sous forme de chaleur, et plus le courant et intense, plus le récepteur chauffe, ce qui peux représenté des risques pour l’appareil et les utilisateurs.

Conclusion: Dans un rétro-éclairage, on privilégie le montage en série moins dangereux pour les utilisateurs et ainsi pour ne pas avoir un courant trop intense traversant le récepteur.

Les informations numériques sont des informations correspondant à des nombres, comme par exemple la température d’un four en °C.

On peut associer à une information numérique une variable numérique, c’est une grandeur mathématique qui peut prendre un fini de valeurs numériques en fonction de la valeur binaire, des bits qui le constitue et  du code utilisé ( la valeur binaire est codé sur 0 ou 1) .

Les mots binaires :

Un mot binaire est une suite de bits donnant un nombre ( A = 0011 0111  par exemple ), un même mot binaire peut correspondre à plusieurs valeurs numériques en fonction du code utilisé.

Dans les systèmes moderne on trouve des processeurs  de 8,16,32 ou 64 bits cela dépend des besoins de l’appareil en cours nous avons par exemple comparé un microcontrôleur à un CPU.

(plus de détails sur Différence entre un processeur de PC et un microcontrôleur )

Système numérique :

Le système numérique permet de traité des données  qu’elles soient logiques ou numériques.

Une donnée numérique est un mot binaire codé sur x bits.

On peut considéré qu’une donnée logique est une donnée numérique codée sur 1 bit.

Information, variable et signal logique

Une information logique est une information correspondant à une proposition logique booléenne qui ne peut être que vraie ou fausse. Une information logique peut prendre que deux valeurs : ce sont les valeurs binaires 0 ou 1. Une variable logique, supportant une information peut être supporté par  une tension électrique continue V pouvant prendre 2 valeurs V = VL = 0V ou V = VH =+5V (en technologie 5V). V est un signal logique, tandis que VL et VH sont respectivement les niveaux logiques bas et haut (Low and High) qui dépendent de la technologie utilisée.

Fonction logique et système logique

Une fonction logique est une fonction mathématique qui donne des variables logiques en sorties à partir des variables logiques d’entrées. Un système logique traite des informations logiques supportées par des variables logiques à l’aide de diverses solutions technologiques.

Opérateur logiques

Un opérateur permet d’associer à des variables une autre variable. Une opération logique est une opération entre des expressions  vraies  ou fausses donc entre des variables  logiques valant 0 ou 1. opérateur logiques de base : non, et, ou, non-et, non-ou, ou-exclusif.

Les opérateurs logiques ou portes logiques seront en général des opérateurs électroniques se présentant sous la forme de circuits intégrés. La technologie de réalisation et d'utilisation font l'objet d'un autre ouvrage.

Lors de ce TP, nous avons modélisé le rétroéclairage à LEDs et de sa commande à microcontrôleur en utilisant un module afficher LCD alphanumérique, 2 x 16 caractères.

Source : myavr.fr (LCD alphanumérique 2 lignes/16 caractères)

Pour ce faire, nous avons donc branché le module de rétroéclairage à un GBF (générateur de tension), un oscilloscope dont il a fallu régler le offset (=courbure =forme de la courbe) et de l’amplitude mais aussi un ampèremètre. Nous avons dû faire quelques réglages d’après la data sheet (=doc constructeur) tels qu’une tension de 4,2 V (crête à crête) mais aussi un courant de 120 mA.

Nous avons vu que les Leds de l’afficheur LCD alphanumérique sont montées à la fois série et parallèle (2 en séries et 11 en parallèles).

Après avoir fait les réglages, nous avons mis en œuvre le module afficheur avec une carte à microcontrôleur avec le module afficheur avec le rétroéclairage à Leds. Nous avons identifié sur la carte à microcontrôleur quelques composants. Nous avons mis en place la carte à microcontrôleur avec un programme de commande On/Off (=allumé/éteint). Le transistor permet de commuter le courant d’alimentation (il commande le courant). Il se comporte comme s’il était commandé par le signal du rétroéclairage généré par le µc (=microcontrôleur).

carte microcontrôleur

Nous avons pu voir que lorsque nous branchons les Leds à l’oscilloscope, il y a une baisse de tension, cela est dû à la résistance interne de l’oscilloscope.

Lors du TP, nous avons branché les LEDs. Celles-ci clignotaient.

Quand le courant (I) vaut 0, il y a fonctionnement à vide. Quand on branche un récepteur, il y a fonctionnement en charge.

Sachant que la résistance interne du générateur est de 50Ω, nous avons 15mA au lieu de 120mA. Il faut donc modifier l’amplitude et le offset (=courbure =forme de la courbe). Quand les LEDs sont on (=allumées) nous avons 0.5Hz soit 120mA et quand elles sont off (=éteintes) nous avons 0mA.

En regardant l’oscilloscope nous voyons qu’il y a 250ms par division dont T=8*250= 2secondes ce qui revient à faire F=1/T ; T=1/F= 1/0.5=2seconde.

Quand on augmente la fréquence, le clignotement est de plus en plus rapide et de moins en moins perçu par l’œil. A partir de 50Hz l’œil ne perçoit plus les clignotements mais il perçoit la luminosité moyenne. C’est ce qu’on appelle le duty cylce (=rapport cyclique) Ton/T.

Pour faire varier le rétroéclairage, il faut jouer sur l’intensité et faire varier le rapport cyclique.

Quel est l’impact de la consommation électrique d’un appareil en veille?

Un appareil électrique à la base à une consommation énergétique en veille inférieure à celle en marche, mais  cette consommation n’est basé que sur une heure.

Admettons un décodeur satellite avec une consommation en marche de 11W et une consommation en veille de 6,3W avec une utilisation moyenne de 3 heures par jours sur un an. ( Ces valeurs sont à titre d’exemple.)

Décodeur satellite Aston - Simba HD Premium sur Amazon.fr

durée annuelle en marche = 365 . 3 = 1095 h

consommation annuelle en marche = 1095 . 11 = 12  kWh environ

durée annuelle en veille = 365 . 21 = 7665 h

consommation annuelle en veille = 7665 . 6,3 = 48 kWh environ

On peut constater que la consommation de cet appareil en veille n’ est pas négligeable elle représente le quadruple de celle en marche.

La consommation énergétique d’un appareil électrique en veille est aussi importante que celle en marche, voir plus importante suivant son niveau d’utilisation.

Problématique: Es-ce que les capteurs intelligents dans les nouvelles télévisions sont réellement un atout pour les consommateurs ou bien un atout de vente pour les concepteurs ?

Pour trouver les différentes indications sur les capteurs intelligents je suis allé sur le site de sony.fr.

Pour commencer quels sont les différents capteurs d’une TV et à quoi ils servent ?

Le capteur intelligent a pour but d’aider le consommateur à avoir une consommation énergétique moins grande. Ils peuvent voir par exemple si il y a une présence en face de la TV, varier le rétro-éclairage pour avoir une meilleure qualité d’image. Il y a 3 capteurs intelligents dans une TV :

-Le capteur de présence

Il détecte avec une technologie infrarouge si vous êtes ou pas devant votre TV :

-Si vous êtes là le capteur détecte une chaleur corporelle et la Télévision reste allumée.

-Si vous êtes dans une autre pièce la Télévision le détecte et met donc la télévision automatiquement en veille  et vous permet de faire des économies d’énergies.

-Il détecte aussi si il y a une personne qui est trop près de la TV,après la détection il affiche un message d’alerte sur l’écran, cela permet entre autre que les enfants ne regardent pas la TV de trop près.

Capteur de présence Image de gauche: détecte une présence. Image de droite: ne détecte pas de présence. source: sony.fr

Voici une vidéo qui montre brièvement comment marche ce capteur :

-Le capteur de lumière

Le capteur de lumière détecte le niveau d’éclairage dans une pièce, cela lui permet ensuite de choisir le rétro-éclairage adéquate:

-Plus la pièce est sombre plus le rétro-éclairage et votre consommation d’énergie sera basse.

-Plus la pièce est lumineuse plus le rétro-éclairage sera élevé et vous consommerez donc plus.

Capteur de lumière Image de gauche: éclairage de la pièce élevé= rétro-éclairage élevé. Image de droite: éclairage de la pièce bas= rétro-éclairage bas. source: sony.fr

-Le capteur de lumière ambiante

Le capteur de lumière détecte la température de couleur de la pièce. Par exemple si la pièce la lampe émet une température de couleur qui tend vers le bleu, le capteur détecte ce surplus de bleu et décide donc de mettre plus de couleur jaune dans la TV pour optimiser le rendu des couleurs.



Capteur de lumière ambiante Image à gauche: température des couleurs normales. Image à droite: température des couleurs qui tend vers le bleu. source: sony.fr

En analysant ce que chaque capteur apporte à la TV nous pouvons en conclure que les capteurs ne sont pas la pour avoir un meilleur marketing mais surtout pour répondre à un besoin de l’utilisateur. Cela lui permet de moins consommer, de moins chercher les différents paramètres à changer cela ce fait automatiquement grâce aux capteurs, l’utilisateur peut donc regarder sont programmes tranquillement sans problèmes de luminosité, de contraste…

Chaîne Fonctionnelle Complète Source : "http://balandier.nicolas.free.fr"

Quel est l’objectif de l’Analyse Fonctionnelle?

L’analyse fonctionnelle est une méthode qu’à pour objectif l’identification des fonctions attendues ou réalisées du produit, la caractérisation de ces fonctions (niveaux et critères) et les priorités de ces fonctions.

L’objectif est de proposer un produit ou un modèle qui permet la satisfaction du client:

Sur quoi agit une Chaîne Fonctionnelle?

La chaîne d’information qui transfère, stocke et transforme l’information agit sur les flux d’informations externes : consignes et messages du dialogue utilisateur. Elle coordonne les actions de la chaîne d’énergie. Elle émet les ordres en fonction des états physiques de la chaîne d’énergie.

La chaîne d’énergie qui transforme l’énergie et permet d’agir sur le système physique agit sur les flux de matière et d’énergie Elle procède au traitement de la matière d’œuvre afin d’élaborer la valeur ajoutée.

Les Ordres émis par la Chaîne d’Information sont transformer en actions. L’action à réaliser impose un flux d’énergie (sens et niveau) que le système doit transmettre.

Chaîne d'énergie Source : "http://licp.bac.ssi.pagesperso-orange.fr"

Chaîne d'information Source : "http://stisi.ac-aix-marseille.fr/livret.htm"

Tp de mesure sur la consommation des écrans :

Afin d’analyser la consommation électrique d’un écran suivant ses réglages possible, nous avons mesuré celle-ci sur différents écrans. Parmi ces écrans : deux écrans LCD de PC, un de 22 pouces 16/9 (HKC)  et l’autre de  19 pouces 16/9 (Belinea), mais aussi  d’un écran LCD 32 pouces(Samsung).

Tableau des mesures du TP réalisé en cours

Nous avons donc constaté que le rétro-éclairage a une forte influence sur la consommation électrique de nos écrans. Pour l’écran Samsung par exemple, si on ne se sert pas du rétro éclairage la consommation est de 61W, et lorsqu’on l’utilise à 100% elle passe à 132W soit une consommation énergétique doublée, ce qui n’est pas négligeable.

L’efficacité énergétique :

Le rétro éclairage  est un facteur important dans la consommation énergétique d’un écran, mais d’autres facteurs  influent, tel que la consommation des différents composants électroniques, ou l’efficacité énergétique de l’écran par exemple.

Pour calculer cette efficacité :

E = P / S

E = Efficacité énergétique   (W/cm2)

P = Puissance électrique (W)

S = Surface d’un écran 16/9 en cm² (en fonction de la diagonale D)

H = Hauteur du côté

L = Largeur du côté

L / H = r

S = L . H

Pour calculer S en fonction de D et de r

r = 16/9

on a S = D² / 2,34

Par exemple pour l’écran HKC 22″ de diagonale 56 cm  on a :

S = 56² / 2.34 = 1340.17

P = 40 / 1340 = 0.03

La taille de l’écran fait donc partie de ces facteurs, lors de nos analyses nous avons constaté que l’écran 22″ (HKC) avait une meilleur efficacité énergétique que le 32″ (Samsung).

L’objectif du TP est : de voir sur quel(s) composant(s) il faut joué pour avoir une petite consommation tout en ayant un bon rendement lumineux.

Lors de notre étude sur la télévision, nous avons avec l’aide de notre professeur procéder au démontage d’un écran de télévision. Mais nous n’avons pas procéder au démontage complet de la télévision car ceci est très délicat.
Nous avons sur cette photo une vue global de l’arrière de la télévision avec ses différents composants.

 http://www.youtube.com/watch?v=0EWZklZg8E8

Quels sont les différents rétroéclairage qu’il existe ?

A quoi sert le rétroéclairage ?  Le rétroéclairage permet d’éclairer l’écran LCD par l’arrière. La commande de rétroéclairage permet de faire varier l’intensité lumineuse. Il faut un rétroéclairage fort pour le jour et un rétroéclairage faible pour le soir.

Il existe sur certaine télévision des capteurs de luminosité, ce qui permet d’ajuster automatiquement le rétroéclairage en fonction de la lumière ambiante et cela permet aussi de réduire sa consommation.

Le rétroéclairage à tubes

Rétroéclairage tubes. Dans les tubes, il y a des substances qui sont toxiques tels que le mercure qui est nocif pour la santé si les tubes se cassent mais aussi dès sont extraction de la mine, jusqu’au recyclage des tubes mais aujourd’hui nous ne savons pas encore bien le faire. Avec un rétroéclairage à tubes, on consomme plus qu’avec des LEDs.

Tubes rétroéclairage TV, source : pafgadget.free.fr

Le rétroéclairage à LEDs

Le rétroéclairage peut se faire avec de tubes mais aussi avec des LED. Le rétroéclairage LED permet un meilleur contraste des couleurs. La couleur de la LED ne dépend pas du boitier plastique mais de la puce qui est dans la LED. Nous avons un meilleur rendement lumineux avec des LEDs qu’avec des tubes. Pour une même quantité de lumière, un rétroéclairage a LEDs consomme moins qu’un rétroéclairage à tubes mais il faut beaucoup de LEDs pour arriver à un éclairement semblable aux tubes. Les LEDs sont placées sur 2 ou 4 côtés de la télévision.

Voici le schéma d’une LED.

Nous pouvons reconnaître le cathode grâce au méplat.

LED, source : free.fr

LEDs CMS ; (source : mesdiscussions.net)

Les LEDs CMS. CMS signifie Composants Montés en Surface. Les LEDs CMS sont des LEDs classiques qui sont miniaturésées pour les circuits électroniques.

Quelle est la différence entre un écran à DELs, et un écran LCD ?

Pour répondre à cette question, revenons sur le principe d’un écran.

L’abréviation LCD, signifie: Liquid Cristal Display. L’écran LCD est composé de mini cristaux liquide. Lorsqu’il reçoit un courant, on dit qu’il est polarisé et il laisse passer la lumière, à l’inverse, lorsqu’il n’y a pas de courant, le cristal ne laisse pas passer la lumière émise. Lorsque la lumière passe, elle traverse également des sous-pixels, 3 exactement, de couleur rouge, bleu, vert, en s’ouvrant plus ou moins, les sous pixels, font passer plus ou moins de lumière, ce qui donne un rendu de couleur différente en fonction de l’ouverture.

Schéma de représentation des pixels, et sous pixels d'un écran LCD ( Source:http://upload.wikimedia.org/wikipedia/commons/thumb/5/5d/Liquid_Crystal_Display_Macro_Example_zoom_2.jpg/220px-Liquid_Crystal_Display_Macro_Example_zoom_2.jpg)

La lumière provenant du fond de la télévision, est émise par une source lumineuse. Dans la première génération de TV LCD, ce sont des tubes fluorescents qui émettent la lumière. Depuis le début, les TVs et les moniteurs informatiques à dalle LCD utilisent comme source de rétro-éclairage, des tubes fluorescents. De vulgaires néons en somme, dits CCFL (Cold Cathodes Fluorescent Lamps). Pratiques, simples à mettre en oeuvre et très économiques pour les fabricants, ils présentent cependant l’inconvénient d’offrir une lumière très vive, souvent trop chaude (dominante jaune) ou trop froide (dominante bleue), pas toujours très uniforme (les bords de l’écran sont souvent plus sombres que le centre) et surtout difficile à maîtriser.

Dans une télé à DEL, ce sont des DELs qui émettent la lumière, l’écran lui est toujours constitué d’un LCD, de cristaux liquides. L’avantage des DELs, c’est une consommation fortement réduite, et un allumage instantané, alors que des tubes fluo nécessitent plusieurs secondes pour s’allumer. Le rendement lumineux dépend de la conception de la LED. Pour sortir du dispositif

Le tube fluorescent d'un écran LCD de 15 pouces d'un PC portable. Son circuit d'alimentation derrière. (Photo LP2I).

(semi-conducteur puis enveloppe externe en époxy), les photons doivent traverser (sans être absorbés) le semi-conducteur, de la jonction jusqu’à la surface, puis traverser la surface du semi-conducteur sans subir de réflexion et, notamment, ne pas subir la réflexion totale interne qui représente la grosse majorité des cas. Une fois arrivé dans l’enveloppe externe en résine époxy (quelquefois teintée pour des raisons pratiques et non pour des raisons optiques), la lumière traverse les interfaces vers l’air à incidence proche de la normale ainsi que le permet la forme de dôme avec un diamètre bien plus grand que la puce (3 à 5 mm au lieu de 300 micromètre). Dans les diodes électroluminescentes de dernière génération, notamment pour l’éclairage, ce dôme plastique fait l’objet d’une attention particulière car les puces sont plutôt millimétriques dans ce cas et le diagramme d’émission doit être de bonne qualité. À l’inverse, pour des gadgets, on trouve des LED quasiment sans dômes

Les TVs à tube ,n’ont cependant pas finit d’exister, les fabricants ne cesse de les perfectionner.

Information du site (http://fr.wikipedia.org/wiki/%C3%89cran_%C3%A0_cristaux_liquides; http://fr.wikipedia.org/wiki/Diode_%C3%A9lectroluminescente_organique)

En conclusion, la TV LED, est toujours un écran LCD, seul le rétro-éclairage, est la différence.

Pour l’étude de cas de la télévision nous avons commencé pas choisir nous même 1 télévision, 1 décodeur T.N.T et une parabole celons les critères suivants :

-compatible 3D,

-recevoir les chaînes gratuites de la TNT, compatible avec les chaines en HD

-pas de réception en hertzien (antenne râteau),

-réception par satellite avec antenne satellite,

-entrées pour des périphériques multimédias, compatible HD, prises USB et HDMI,

-faible encombrement, écran de taille moyenne de 32 pouces.

-une antenne satellite

-faible consommation électrique, faible impact sur l’environnement,

-prix compétitif.

La parabole :

Visiosat SMC 55

google.fr/products

Prix très compétitif et bon rapport qualité prix.

Prix: 48.29 €

Les télévisions:

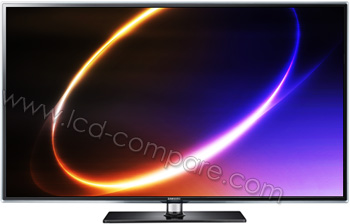

SAMSUNG UE32D6500 – 81 cm

lcd-compare.com

prix: 589,99€

Aspect (ratio) : 16:9

Résolution : 1920 x 1080

Format / Norme :

HD TV 1080p

Compatibilités 3D :

Cette TV est compatible 3D (3D Ready)
Technologie employée : 3D Active (active shutter ou par alternance), nécessite des lunettes LCD actives.
Aucune paire de lunettes fournie.

Fonctions “Écologiques” :

Mode ECO (pour réduire la consommation d’énergie)
Capteur de lumière (réglage automatique de la luminosité)
Mise en veille programmable
Extinction automatique

Enregistreur numérique :

Enregistrement sur support externe (par USB)
Fonction Timeshifting (permet de mettre en “pause” le direct et de reprendre plus tard)

Entrées Vidéo : HDMI (x4) • Péritel

Autres entrées : USB 2.0 (x3) • Réseau filaire Ethernet • Réseau Wifi • Antenne TV (x2)

Classe énergétique : B

 2ème télévision:

LG 32LW4500

lesnuériques.com

prix:455€

J’ai opté plus pour la première car les informations sont beaucoup plus complète.

Le décodeur:

LogiSat 4500 Twin HD PVR 500Go

LogiSat 4500 Twin HD PVR 500Go (cdn.idealo.com)

Description/détails: Décodeur HD / Décodeur satellite enregistreur / Tuners numériques intégrés: Satellite HD ( DVB-S2 HD), Satellite (DVB-S) / Double tuner / Disque dur: 500 Go / Interface commune: 1 / Nombre d’emplacements mémoire: 5 000 / Fonctions: Liste des favoris, Edition des listes de chaînes, Interrupteur d’arrêt total, Verouillage et contrôle parental / DiSEqC: 1.0, 1.2, USALS / Adapté pour: Chaînes payantes (Pay-TV), Chaînes en clair (FTA) / Dimensions: 350 x 70 x 265 mm / 259€

La télévision

En Enseignement Technologique Transversale, nous avons fait des recherches pour trouver une télévision selon les critères suivant : Voir la TV, donc voir des images avec du son. Compatible 3D, recevoir les chaînes gratuites de la TNT, compatible avec les chaines en HD. Pas de réception en hertzien (antenne râteau), pas de réception par Internet, réception par satellite avec antenne satellite. Entrées pour des périphériques multimédias, compatible HD, prises USB et HDMI. Faible encombrement, écran de taille moyenne de 32 pouces. Antenne satellite. Faible consommation électrique, faible impact sur l’environnement, prix compétitif.

Télévision choisi par mes soin pour correspondre au critère demander sur : lcd-compare.com

J’ai choisi cette télé car elle est compatible avec la HD, la 3D et la TNT HD. Elle a des ports USB et HDMI compatible HD, 3D. La télé ne fait que 32 pouces et elle ne coute que 458€.
Compatibilités 3D :Cette TV est compatible 3D
Technologie employée : 3D Passive
La technologie embarquée permet la conversion 2D / 3D en temps réel.
TV

Le décodeur satellite
Nous avions aussi du choisir un décodeur satellite avec les critères suivant:
– Principales exigences :
. Opérateur satellite gratuit pour les chaînes gratuites de la TNT.
. Enregistrement en HD sur support externe.
– Solutions et choix :
. Opérateurs : TNT Sat, Fransat, …
AZBOX Elite HD

Décodeur choisi sur: www.homecine-compare.com

j’ai choisi ce décodeur car c’est un adaptateur HD TNT satellite.

Décodeur

L’antenne satellite
Et une antenne satellite avec comme principale exigence : faible encombrement et discrète.

Antenne choisi sur: amazon.com

Metronic – 498140 – Antenne satellite plate H+V
J’ai choisi cette antenne pour sa taille et sa discrétion.

Cette vidéo, nous montre comment fonctionne les différente technologie de la 3D.

L’anaglyphe (verres rouge et cyan), polarisée, alternée.

Problématique : Quelles sont les solutions actuelles des constructeurs pour proposer des télévisions compétitives tout en réduisant leur impact sur l’environnement ?

• Contraintes de la télévision

Il faut une télévision peu encombrante, avec des ports USB, HDMI, elle devra être en 3D et consommer peu. On devra pourvoir voir la télévision en HD (haute définition) et pouvoir enregistrer les programmes en HD, mais on ne capte pas la TNT grâce à un râteau.

Le matériel choisi :
Nous prendrons une télévision de 32 pouces (81 cm environ), compatible HD et 3D de marque LG. Elle consomme peu, et elle a un prix plus attractif que les autres.
Nous prendrons un décodeur satellite enregistreur en HD. Nous pouvons enregistrer sur un support USB car celui-ci a une prise USB.
Nous prendrons une antenne plate qui ne prend pas beaucoup de place et qui se « fond » bien dans le paysage.

• Les normes

La télévision :
Une passerelle multimédia sur port USB compatible avec les formats vidéo : MPEG 2, MPEG 4, H26, AVCHD, AVI, MKV, … format audio : MP3, WMA, AAC,… format photo : jpg,…

• Le matériel choisi

La télévision LG 32LW4500 c’est un écran 32 pouces soit du 81 cm.

lcd-compare.com

Le décodeur Premio SAT HD-W (TNTSAT HD)

cgv.fr

L’antenne satellite Grundig QGP 2300

darty.com

• La 3D active : “c’est l’écran qui diffuse les images de gauche et de droite chacune leurs tours à une fréquence de 50 Hz. Les lunettes sont spécifiques car chaque verre est une fois opaque et l’autre fois transparente en synchronisme avec la TV. Pour que ce-ci soit possible, la TV doit émettre un signal radio ou infra rouge pour que les lunettes se synchronisent. Ces lunettes utilisent la technologie LCD. Cette technologie reste assez chère, 50 à 100€ l’unité.” D’après un document donné en cours.

• La 3D passive : “c’est l’écran qui diffuse les images de gauche et de droite en même temps à une fréquence de 50 Hz en les mettant une ligne sur deux. La résolution verticale de chaque image doit être divisée par deux par la TV pour partager la résolution de l’écran. Pour pouvoir séparer les images avec les lunettes, chaque ligne a une polarisation différente. Les lunettes restent plus accessibles, de 2 à 8€ l’unité.” D’après un document donné en cours.

LG 32LW4500 – 81 cm

source : lcd-compare.com

Compatibilités 3D : Oui avec 2 paires de lunettes fournies

Fonctions Ecologiques : Permet de réduire la consommation d’énergie grâce à différentes fonctions. Minuterie pour l’arrêt du téléviseur. Arrêt automatique du téléviseur.

Entrées Vidéo : HDMI (x3), VGA, Péritel, USB 2.0

Poids Net : 11,40 Kg

Consommation max : 100 Watt

Consommation en veille : 0.10 Watt

Prix : 456 euros

 PHILIPS 32PFL7606H – 81 cm

source: lcd-compare

Résolution : 1920 x 1080

Compatibilité 3D : Oui avec 2 paires de lunettes fournies

Fonctions écologique : Un interrupteur d’arrêt total est présent sur l’appareil. Mode ECO (pour réduire la consommation d’énergie). Capteur de lumière (réglage automatique de la luminosité). Réglages d’image à faible consommation d’énergie. Faible consommation électrique en mode veille. Désactivation de l’écran : pour écouter du contenu audio à partir du téléviseur.  Gestion de la consommation électrique. Mise hors tension automatique. Arrêt programmé.

Entrées Vidéo : HDMI (x4), VGA, Péritel, USB (x2)

Poids Net : 11,30 KG

Consommation normale : 47 Watt

Consommation en veille : 0,15 Watt

Prix : 554 euros

La télévision que je croix qu’est la meilleure c’est la Philips parce que même celle est plus cher, elle à plus de fonction écologique, on sait ça consommation en marche et dans la LG on ne sait pas. Le reste les deux télévisions on les mêmes fonctions, la 3D passive, les entrées vidéo et la résolution.

Récepteur TNT par satellite Aston SIMBA HD TNTSAT

source : darty.com

Source : darty.com

Programme : Chaînes gratuites de la TNT/TNT HD + 500 chaînes TV et radios gratuites sur ASTRA

Type de récepteur : Récepteur satellite numérique Haute Définition

Sortie vidéo : 1 HDMI

Prix :199 euros

Le meilleur décodeur c’est le SIMBA parce que même s’il est plus cher il permet d’enregistrer en HD sur support externe. Le reste le deux on les mêmes fonctions et programmes.

Antenne satellite Strong SLIMSAT 61

Dimensions en cm : Plate : 54,7 x 27,7 x 9,5

Matériau antenne : Acier

Couleur antenne : Blanche

Tête parabole : Universelle

Prix : 129 euros



Antenne satellite Visiosat ANT F60MSUNI TWIN



source : darty.com







































Qualité de réception : Analogique et numérique Compatible TNT par satellite (avec récepteur spécifique)

Dimensions en cm : Parabole : 62×68 cm

Matériau antenne : Acier

Couleur antenne : Blanche

Tête parabole : 2 têtes universelles

Compatible Canalsat / TPS : oui / oui

Prix : 49 euros



Je croix que les deux antennes sont bonnes parce que le deux capte la TNT SAT et les deux sont on acier que cet un matériel  recyclable mais l’antenne Strong SLIMSAT est plus discrète que l’antenne Visiosat ANT F60MSUNI TWIN.





Afin de réaliser une étude sur les meilleurs choix à faire pour choisir le matériel convenant le mieux  j’ai relevé un écran LCD, un décodeur satellite et une parabole, tous illustrer ci-dessous avec leurs caractéristiques et la justification de ces choix.

Ecran LCD Sony pour un prix de 654€

Écran Sony KDL37EX720 sur Amazon.fr

Description du produit: Sony – KDL37EX720

Type de produit: TV LCD

Affichage: 37 pouces

Dimensions: 87,8 x 57,9 x 25,0 cm

Résolution: 1920 x 1080

Format d’affichage: 16:9

Capteur de lumière et capteur de présence: Oui

Modes de Zoom: Large, plein, Zoom, 4/3 et 14/9

Présélections image: Intense, standard, cinéma, jeux, sports, photo…

Tuner: Tuner TNT Haute Définition intégré

Tuner: Tuner DVB-C intégré

Modes de son: Dynamique, standard, voix claires

Formats prise en charge:1080p

Connectique: Entrée HDMI CEC 4x dont 1 compatible ARC, 2x USB 2.0, Entrée PC, sortie RCA Audio

Poids: 13,3 Kg

Justification du choix :

J’ai choisit cet écran LCD car il disposait de la HD et de la 3D, de plusieurs ports HDMI et la possibilité d’insérer 2 support de masse USB, ainsi que d’un tuner TNT HD intégré .

Antenne :

Antenne parabolique GRUNDIG QGP 2300 pour un prix de 39,90€.

Antenne parabolique GRUNDIG QGP 2300 sur Boulanger.fr

Types de fixation Installation Fixation sur mat

Types de réglage Paramétrage Réglage par élévation

Matériaux acier

Composition Diamètre 60 cm

Poids 3,0 kg

Coloris Blanc

Contenu du carton double bride de fixation pour bras de 32 à 50 mm

Justification du choix :

L’antenne choisit est une parabole, elle ne pèse que 3 kg les autres ont une moyenne de 4 kg, elle est de petite taille et est composé d’acier qui est un matériaux recyclable, tandis que la majorité des autres sont composé de fibre. Son prix est environ 50% moins chère que celui des autre parabole.

Décodeur TNT HD

Décodeur satellite Aston - Simba HD Premium sur Amazon.fr

Aston – Simba HD Premium – Décodeur Satellite Numérique – TNT HD – Canal Ready

pour un prix de 228€

Type de produit: Décodeur satellite numérique

Fonctions: Guide électronique des programmes, contrôle parental, modification du format de l’image, accès direct aux radios numériques

Réception: MPEG2/MPEG4, SD/HD

Enregistrement: SD, HD via USB

Lecteur de carte: 1

Son: Dolby Digital Plus

Connectiques: 2x sorties Péritel, 1x sortie HDMI, 2x sorties Audio Digital optique, 1x port USB 2.0

Justification du choix :

J’ai sélectionné ce décodeur TNT car il était le plus performant il était le seul à avoir la possibilité à la fois de regarder la TNT en HD et de l’enrigistrer sur un support de masse USB, et il dispose aussi d’un lecteur multimédia, ainsi que du numérique qui sera bientôt indispensable.

Coût totale :

39,89 + 653,99 + 227,99 =921,87 €

Le montant totale sera de 921,87 €

Problématique:Quelles sont les solutions actuelles des constructeurs pour proposer des télévisions compétitives tout en réduisant leurs impacts sur l’environnement?

La Télévision:

J’ai retenu une Télévision (TV) trouvée sur lcd-compare.com en la comparant avec plusieurs modèles.

Il y avait la TV LG 32LW5500 et la TV SONY KDL-40EX720. La TV LG a une dimension de 81cm (32pouces) et la Sony a une dimension de 102cm (40pouces). La TV Sony a donc une dimension un peu plus grande que la TV LG mais elle rentre encore dans les exigences demandées (cf. cahier des charges).

Ensuite, j’ai comparé leurs résolutions qui sont d’ailleurs toutes les deux identiques, c’est-à-dire qu’ils sont compatibles avec la HD(1920-1080p, du 16/9).

La consommation de la TV Sony est de 58Watt en marche, celle de la TV Sony est un peu plus élevée( 64 Watt); mais il faut penser que la dimension est un peu plus grande. Dans la classe énergétique d’une TV, la classification est définie par des lettres allant de A à G. Le “A” représentant la classe la plus économe et “G” la plus énergivore. Dans notre cas, la TV LG est en classe énergie B et la TV Sony est en classe énergie A ce qui est plus intéressant.

Entre les 2 TV, il y a une différence sur la 3D. La TV LG a une 3D Passive et la TV Sony a une 3D Active. Cela ne change pas grand chose sur l’achat de la TV mais plutôt pour l’achat des lunettes pour la 3D qui coûte beaucoup plus chère dans le cas de la 3D Active.

http://www.youtube.com/watch?v=R10o9unvN5o

SONY KDL-40EX720 source: sony.fr

LG 32LW5500 source: fnac.com

Pour l’instant les 2 TV se valent mais ce qui fait la différence de ces 2 TV et qui m’a fait choisir l’une plutôt que l’autre c’est le prix. La TV LG coûte 563,79€ avec 17,79€ de frais de port. La TV Sony coûte 680,79€ avec 17,79€ de frai de port. C’est avec ces données que j’ai décidé de sélectionner la TV LG 32LW5500.

Le Décodeur TNT:

Pour le décodeur TNT j’ai été sur matériels.net et j’en ai sélectionné 3.

Le Sagem DTR 94160S HD TNT SAT, le Humax TN5050 HDR TNT SAT et le Aston SIMBA HD Premium TNT SAT . Les 3 décodeurs sont compatibles avec la HD et captent les ondes satellites.

Ils peuvent tous enregistrer en HD la TV. L’Aston n’a pas de disque dur interne et il faut enregistrer sur un support externe (USB, disque dur externe). Dans les 2 autres cas, ils ont un disque dur intégré qui est de 160GO pour le décodeur Sagem et 320GO pour le Humax.

Pour les 3 produits, la consommation d’énergie n’est pas précisée.

Les 3 produits ont quelques différences mais sont 3 bons produits donc pour le choix du matériel le prix va être décisif.

Le décodeur Sagem coûte 349,00 € TTC .

Le décodeur Humax coûte 389,99 € TTC.

Le décodeur Aston coûte 219,00 € TTC.

Cette différence de prix est due aux disques dur interne. Donc, j’ai décidé de choisir le Aston car il est moins cher et il remplit quand même les exigences demandées.

Sagem DTR 94160S HD source:materiel.net

Humax TN5050 HDR source:materiel.net

Aston SIMBA HD Premium TNT SAT source:materiel.net

L’Antenne satellite:

Pour finir j’ai choisi une antenne satellite sur Darty.com , la Strong SLIMSAT 61.

Elle ne prend pas trop de place et elle est assez design pour être mis facilement à mettre sur le mur d’une maison, elle ne se verra pas beaucoup car elle est plate. Par rapport à une antenne parabolique, il faut mettre un peu d’argent en plus car elle coûte 129,90€. L’antenne est en acier donc facilement recyclable. Cette antenne est de bonne qualité le seul petit bémol de cette antenne est le réglage avant utilisation.

Strong SLIMSAT 61 darty.com

Conclusion:

Les 3 produits sélectionnés forment un ensemble convenable au niveau prix qui ne prend pas beaucoup de place. Pour la TV par exemple il y a une possibilité de support mural pour gagner encore plus d’espace. Pour tous ces objets, j’ai pris en compte l’impact pour l’environnement. L’ensemble de ces produits sont de bonnes qualités . Le coût total est de 912,69€.
